Probador de fuga de corriente de condensadores

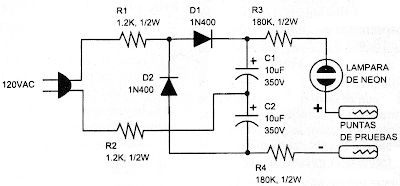

Este instrumento se utiliza para comprobar fuga de corriente en condensadores que no son electrolíticos. Para construir el instrumento arme el siguiente circuito.

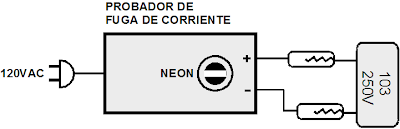

Luego, coloque el circuito armado en una caja adecuada dejando afuera el cable de alimentación, los cables con pinzas tipo caimán y la lámpara de neón colocada en un lugar visible.

Maneje con cuidado las puntas de pruebas, pues entregan una tensión cercana a los 250V pero con muy baja corriente. Por tal razón, confirme que los condensadores a verificar tengan una tensión de trabajo mínima de 100V.

Para realizar la prueba, enchufe el instrumento en la red eléctrica, coloque el condensador no electrolítico en las puntas de pruebas y observe el encendido de la lámpara de neón.

Actúe de acuerdo con los resultados siguientes:

Si la lámpara de neón enciende y se mantiene encendida significa que el condensador tiene fuga de corriente. En este caso reemplace el condensador.

Si la lámpara de neón parpadea y se mantiene parpadeando, significa que el condensador tiene fuga de corriente. En este caso reemplace el condensador.

Si la lámpara de neón enciende y luego se apaga, significa que el condensador se cargó de energía eléctrica pero no tiene fuga de corriente. En este caso el condensador está en buen estado.
